產品簡介
真空絕熱管道用于液氮、液氧、液氬、液化天然氣（LNG）、業態乙烯、液氦、液氫、液態二氧化碳等深冷液體的輸送，廣泛應用于電子、食品冷凍、飲料、生物樣本保存、液化天然氣接收站、液化天然氣加氣站等行業
技術支持
基點生物科技（常州）有限公司有成熟的技術，提供整套真空絕熱管道系統的方案，在流量控制、壓力損失、熱損耗、管線尺寸等方面提供計算機保障，在管道走向、管道支撐設置、安全附件配備、操作閥門的選擇等方面提供技術指導，確保整個系統在滿足使用的要求基礎上，流量足夠，壓降最小，熱損耗最低，管線最簡潔，投資最少。

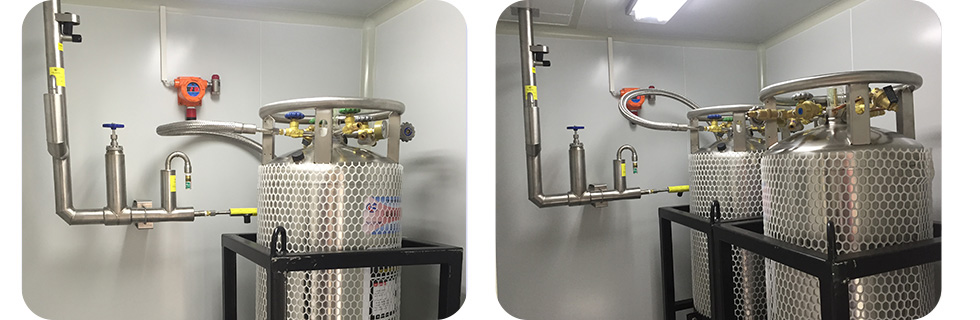

典型布置方式
產品性能
- 內膨脹節結構的真空絕熱管道，內部進行溫度補償，外部無薄弱元件，接插連接，安裝簡單。
- 外膨脹節結構的真空絕熱管道，管道阻力小，流量大，壓降小，承受壓力高，可達3.0MPa。
- 成熟的真空獲取和維持技術，確保真空絕熱管道的真空壽命長，最長可達15年。
- 專利技術的插接頭，記憶合金密封圈，確保最小的熱損耗，可靠的長久密封。
- 多種型式的真空絕熱閥門，滿足不同工況、不同場合的需要。
- 機械浮子結構的自動排氣閥，能確保高質量的深冷液態。
- 可選配真空絕熱緊急切斷閥、真空絕熱流量調節閥。
內膨脹節真空絕熱管道RIP
| 規格 |
內管直徑 (mm) |
外管直徑 (mm) |
漏熱量 (w/m) |
最大工作壓力 MPa(psi) |
| RIP 1/2" *2" | 21.3 | 60.3 | 0.31 | 1.0(150) |
| RIP 1" *3" | 33.4 | 88.9 | 0.46 | |
| RIP 1.5" *3.5" | 48.3 | 101.6 | 0.56 | |
| RIP 2" *3.5" | 60.3 | 101.6 | 0.76 | |
| RIP 3" *5" | 88.9 | 141.3 | 1.04 |
外膨脹節真空絕熱管道REP
| 規格 |
內管直徑 (mm) |
外管直徑 (mm) |
漏熱量 (w/m) |
最大工作壓力 MPa(psi) |
| REP 1/2" *2" | 21.3 | 48.3 | 0.31 | 3.0(450) |
| REP 1" *3" | 33.4 | 60.3 | 0.46 | |
| REP 1.5" *3.5" | 48.3 | 88.9 | 0.56 | |
| REP 2" *3.5" | 60.3 | 88.9 | 0.76 | |
| REP 3" *5" | 88.9 | 141.3 | 1.04 |
真空絕熱軟管FVP
| 規格 |
內管直徑 (mm) |
外管直徑 (mm) |
漏熱量 (w/m) |
最大工作壓力 MPa(psi) |
| FVP 3/8" | 10 | 42 | 0.68 | 3.0(450) |
| FVP 1/2" | 12 | 48 | 0.70 | |
| FVP 1/2" PS | 18 | 62 | 0.94 | |
| FVP 1" PS | 32 | 81 | 1.38 | |
| FVP 1.5" PS | 40 | 100 | 1.67 | |
| FVP 2" PS | 50 | 120 | 2.28 | |
| FVP 3" PS | 80 | 150 | 3.4 |
真空絕熱截止閥
| 規格 |
內管直徑 (mm) |
外管直徑 (mm) |
漏熱量 (w/m) |
最大工作壓力 MPa(psi) |
| 1/2" | 21.3 | 60.3 | 1.31 | 2.0(300) |
| 1" | 33.4 | 88.9 | 3.04 | |
| 1.5" | 48.3 | 114.3 | 6.38 | |
| 2" | 60.3 | 114.3 | 8.00 | |
| 3" | 88.9 | 141.3 | 19.95 |
閥門驅動形式（可選）
自動排氣閥
真空插頭
| 規格 |
D1 (mm) |
D2 (mm) |
A (mm) |
B (mm) |
C (mm) |
漏熱量 (w/m) |
最大工作壓力 MPa(psi) |
| 1/2" | 21.3 | 48.3 | 283 | 381 | 315 | 1.9 | 1.0(150) |
| 1" | 33.4 | 73 | 295 | 395 | 330 | 2.7 | |
| 1.5" | 48.3 | 88.9 | 380 | 486 | 425 | 3.9 | |
| 2" | 60.3 | 114.3 | 435 | 543 | 481 | 6.1 |
